Näin syntyi uusi led-valaistus olohuoneeseen – esittelyssä remontin työvaiheet ja hinta

Suunniteltaessa valaistuksen lisäämistä, mietittiin vaihtoehtoina sekä kattoon että seinille asennettavia valoja. Koska katossa ei ollut valmiita sähkövetoja, niin jälkikäteen asentaminen olisi ollut kovin työlästä. Päädyttiin rakentamaan uusi alaslaskukotelo. Näin saatiin johdotus kotelon sisään. Kotelon muoto suunniteltiin niin, että saatiin sekä epäsuoraa valaistusta led-nauhalla, että suoraan alaspäin valaisevaa kohdevaloa. Alaslaskukotelointi suunniteltiin koko seinän mitalle, eli kahdeksalle metrille.

Kotelon päätykuvasta alla näkyvät mitat. Vaaleansinisellä näkyvät kipsilevyt muodostivat sekä kotelon upotettaville LINJA 5 -spoteille, että kourun epäsuoraa värilämpötilasäädettävää CCT-led-nauhavalaistusta varten. Kotelon korkeus on 295 mm, koska tämän verran tilaa oli ikkunan yläreunan ja katon välissä. Kotelon etureunaan tehtiin 120 mm häikäisysuoja, mikä ohjaa valon tehokkaasti kohti kattoa. Katto nousee harjaa kohti 25 mm, mikä otettiin myös huomioon mitoissa ja runkopuiden leikkaamisessa. Runkopuina käytettiin 48x48 puurimaa.

Seinän ja kotelon väliin (kuvassa vasemmassa reunassa) jätettiin noin 15 cm leveä syvennys verhokiskoille. Kotelo saatiin näin myös oikealle kohdalle valon avautumiskulmaa ajatellen. Jatkossa on vielä mahdollista lisätä valoa seinänvierelle, jos tarvetta tulee.

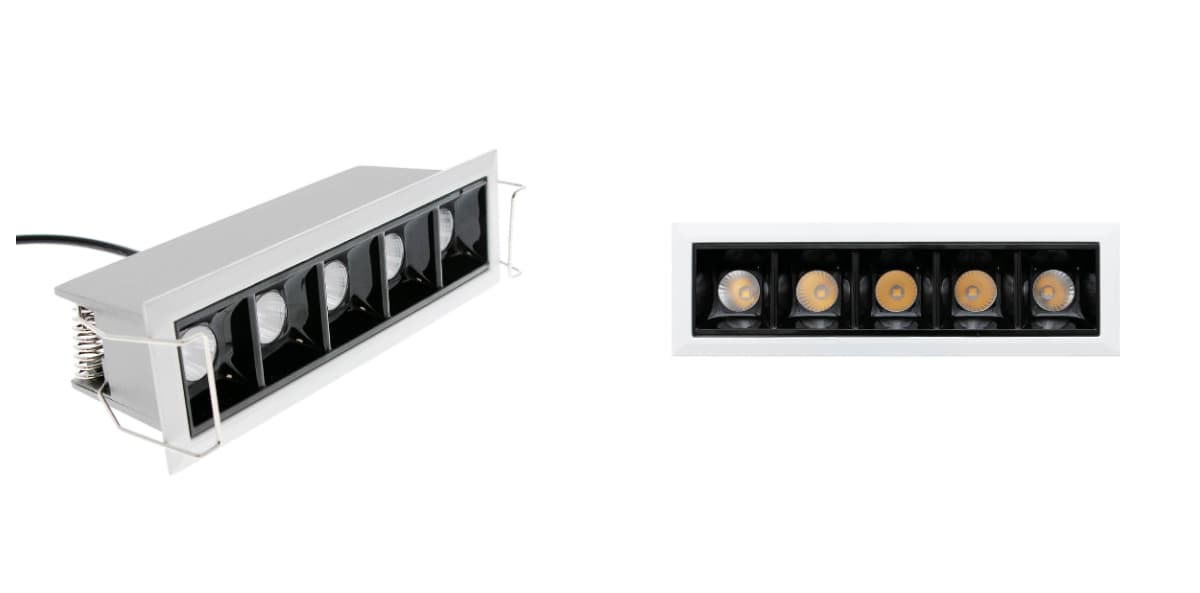

Valaistukseksi haluttiin luonnollista ja häikäisemätöntä valoa, jota olisi melko reilusti. LedStoren valikoimissa kapealla valokeilalla oleva LINJA 5, 10W, 3000K valikoitui spotiksi. Yksi spotti antaa 1000 luumenia valoa, ja avautumiskeila on 15 astetta. Tehokas valo ei häikäise lainkaan sivuille. Jokaisessa spotissa on valaisinkohtainen, himmennettävä virtalähde.

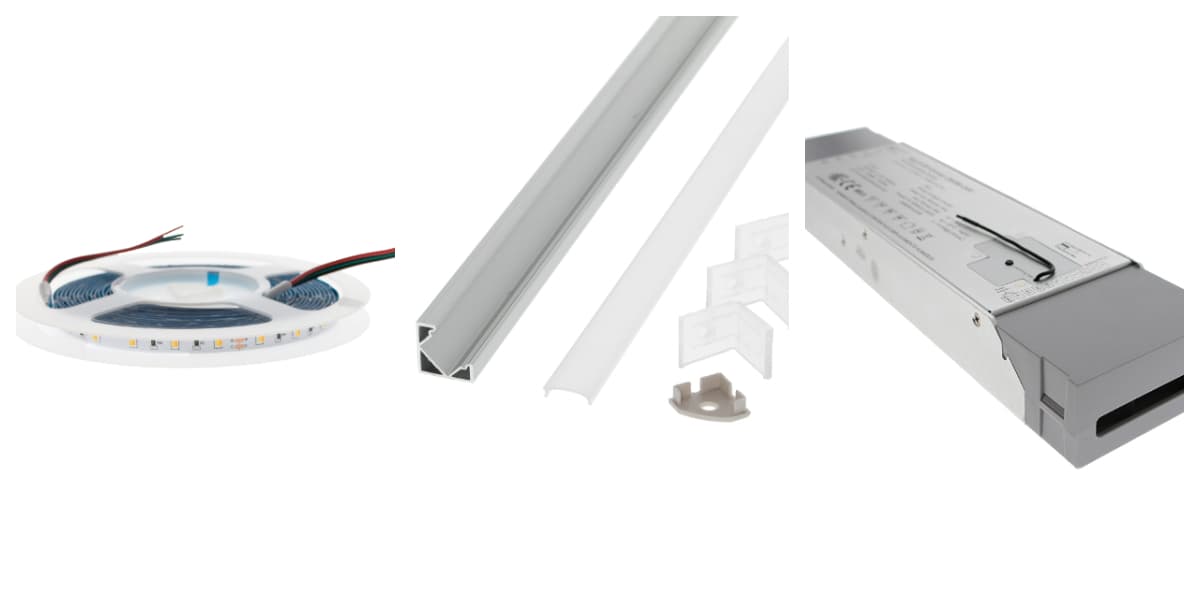

Katon kautta valaisevaa led-nauhavalaistusta varten valittiin värilämpötilasäädettävät 14,4 W/m ottotehoinen CCT led-nauha, joka valaisee kohdevalaistuksessa noin 1000 luumenia metrille. Epäsuorana valona valaistusteho on arviolta 500 luumenia metrille. Epäsuoran valon valaistusteho riippuu paljon heijastuspinnan väristä ja materiaalista. Led-nauhaa suuntaamaan ja suojaamaan valittiin 45 asteen alumiiniprofiili muovikannella. Led-nauhan virtalähde, 200W tehoinen langattoman ohjauksen mahdollistava RF-muuntaja mahtui kouruun piiloon.

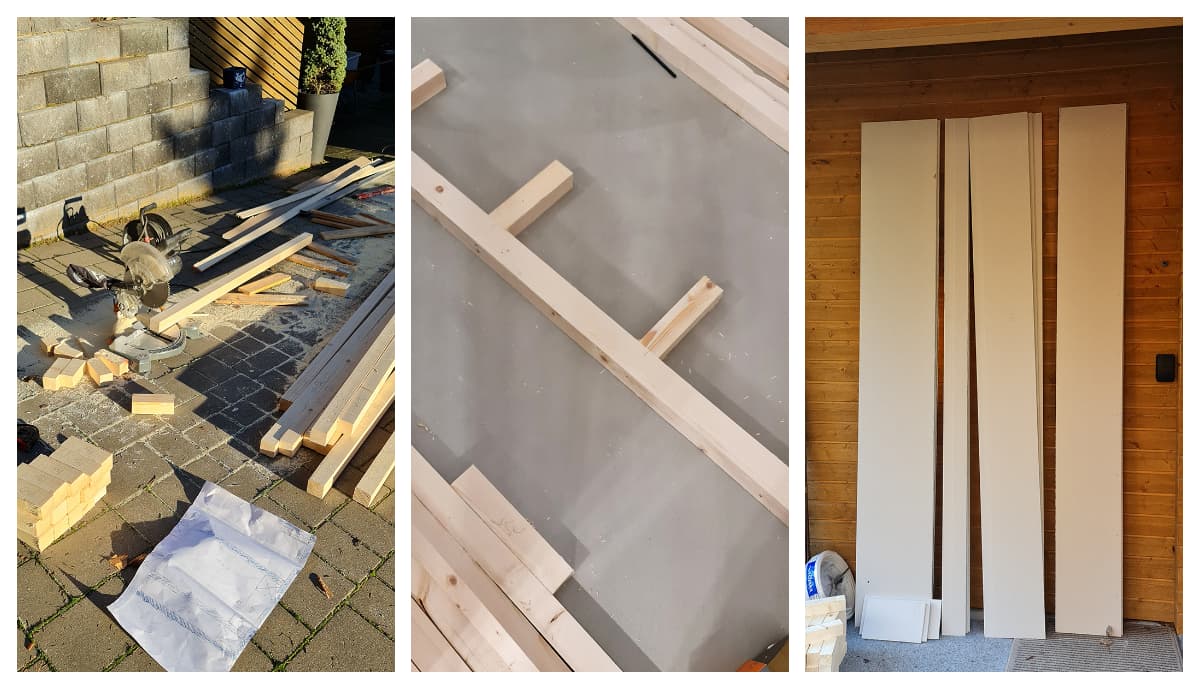

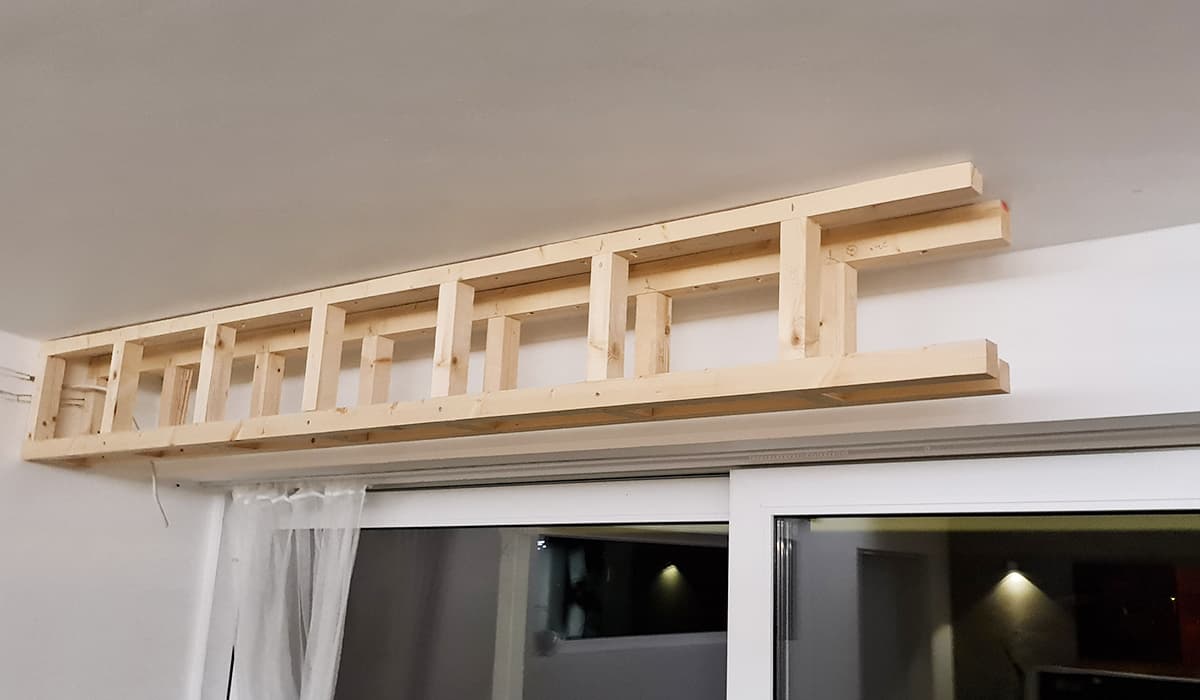

Alaslaskun kokoaminen aloitettiin leikkaamalla runkopuut ja kipsilevyt oikean kokoisiksi. Rungon kasaus tehtiin aluksi lattialla yksi reuna kerrallaan.

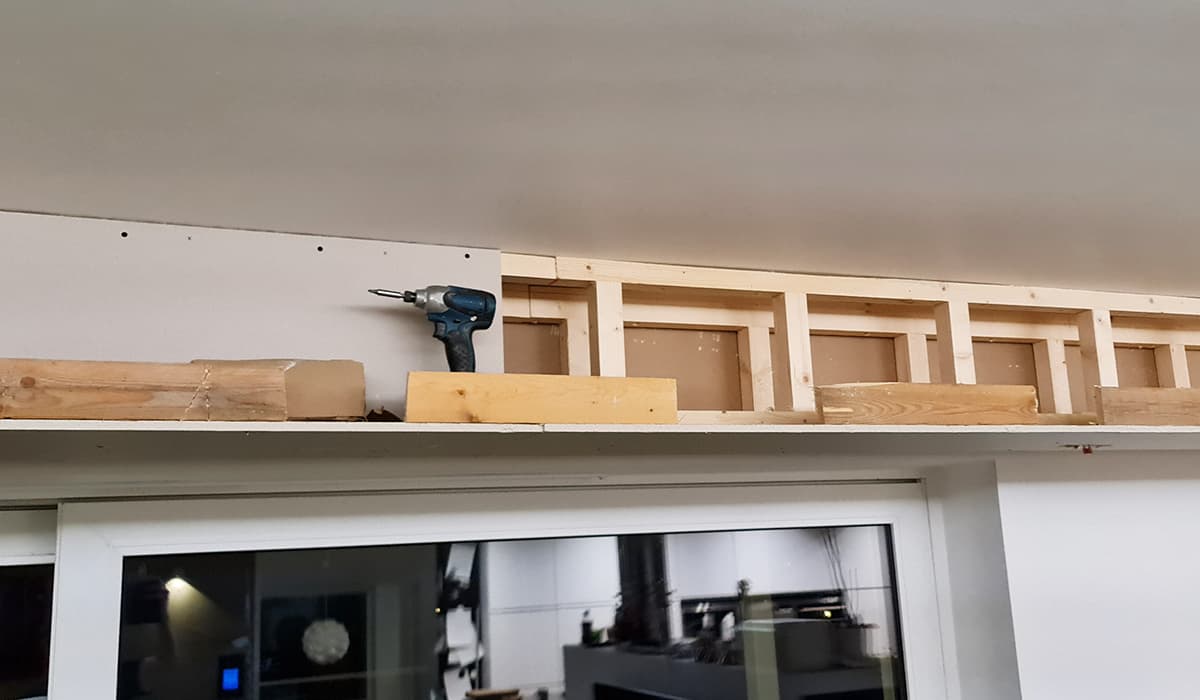

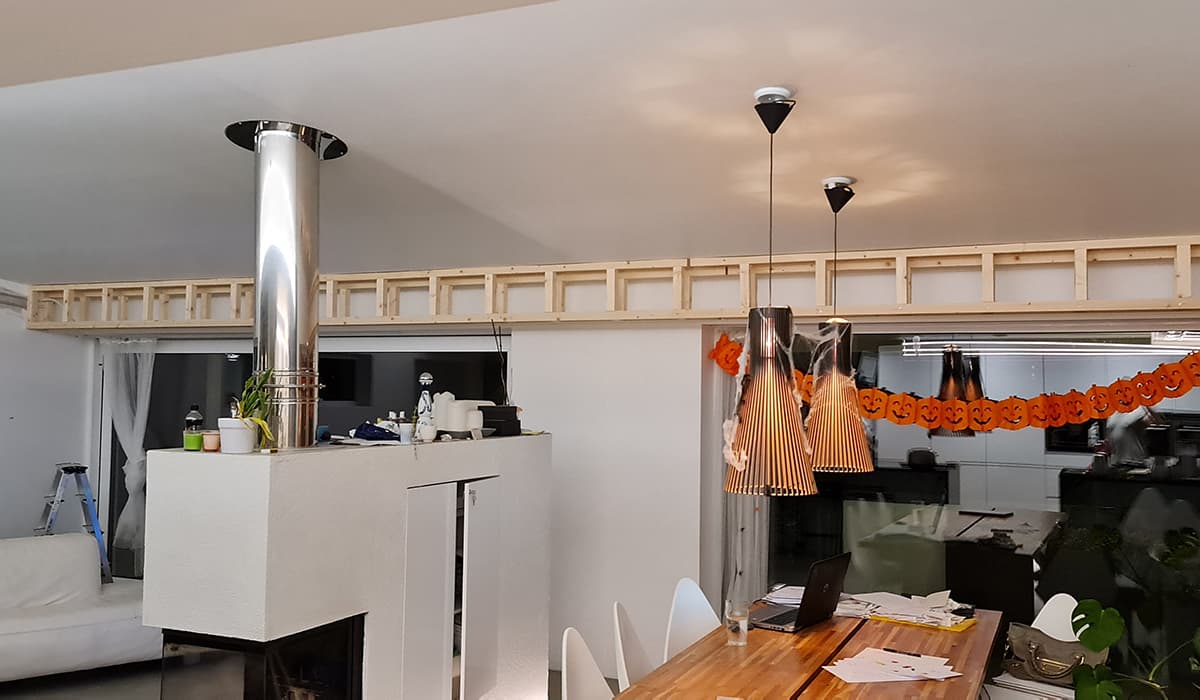

Rungot kiinnitettiin kolmessa osassa kattoon. Rungon kiinnityksessä käytettiin 100x50 ruuveja, ja katon kiinnityspisteet osutettiin katon juoksuihin. Valoille tarvittavat sähköt vedettiin valmiiksi tässä vaiheessa.

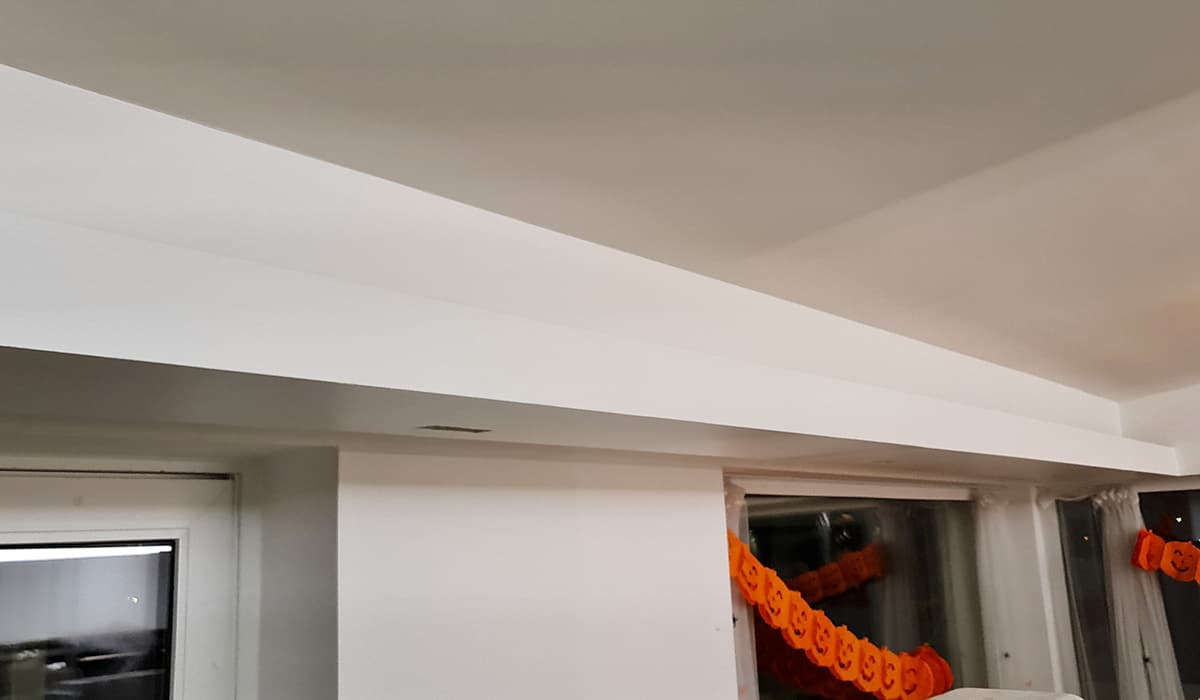

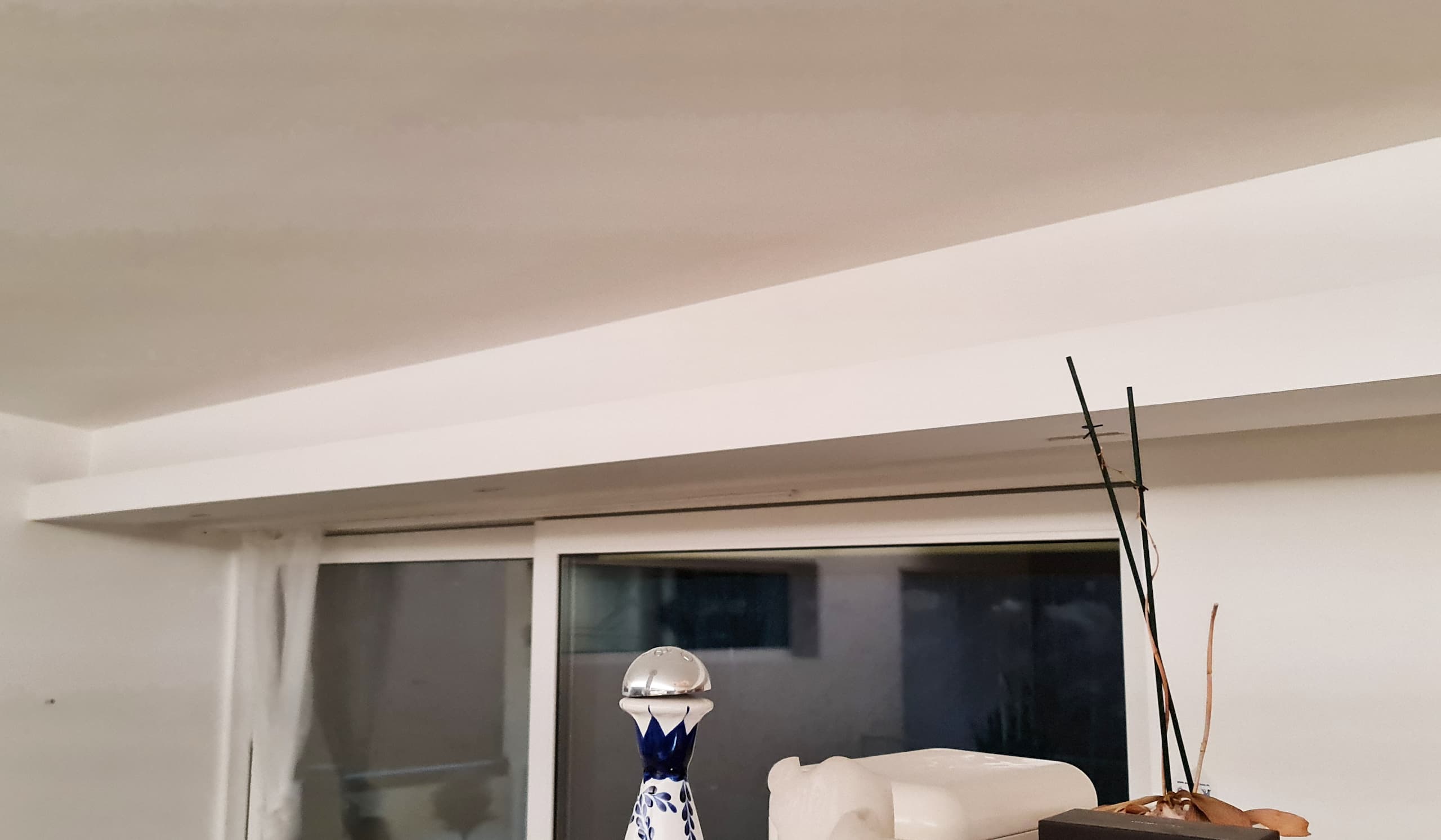

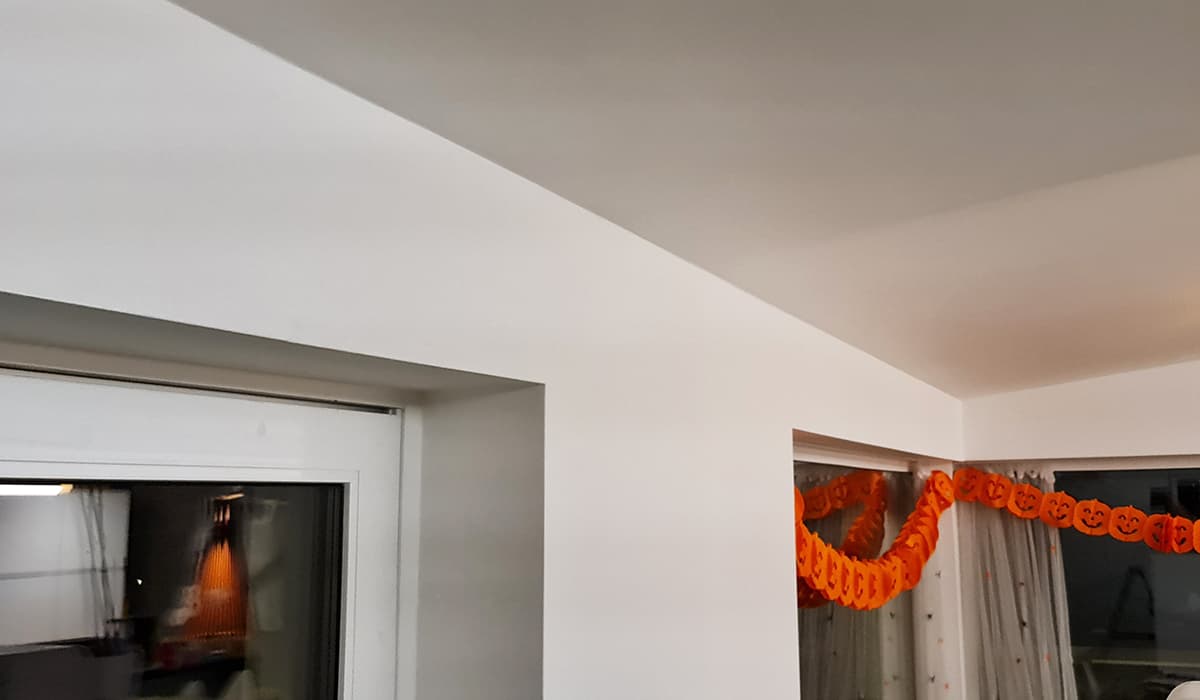

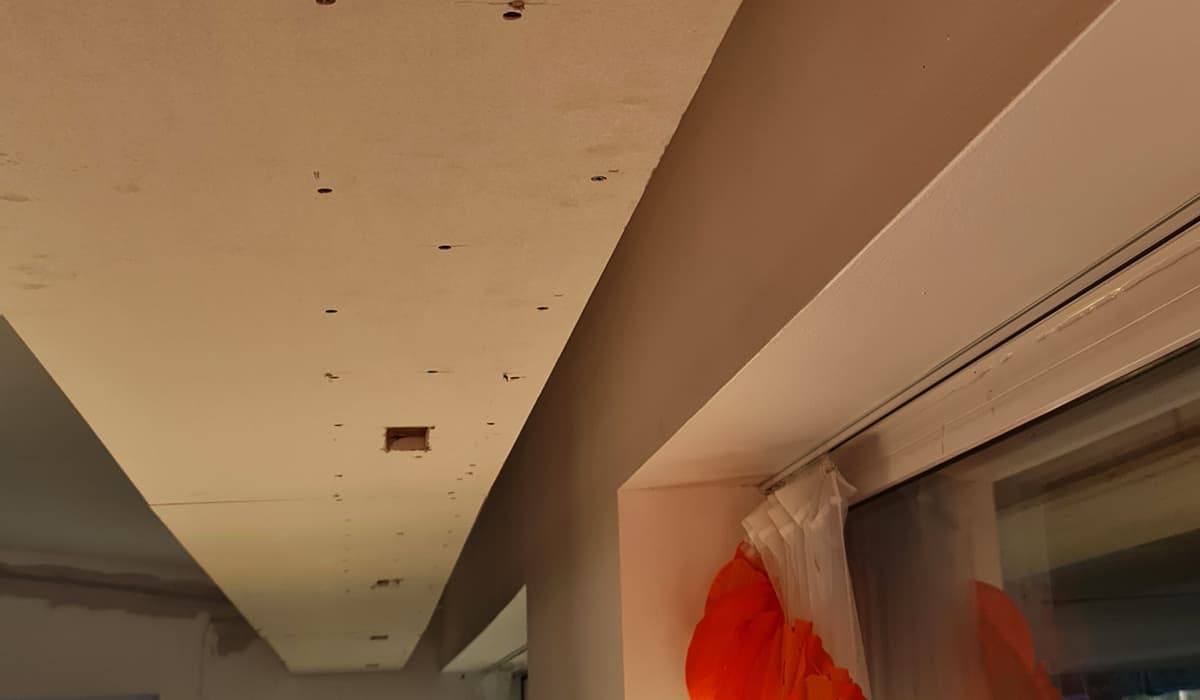

Rungon kiinnityksen jälkeen tehtiin kipsilevykotelointi. Mitoille leikatut kipsilevyt kiinnitettiin runkoon 80x50 ruuveilla ja tasoitettiin.

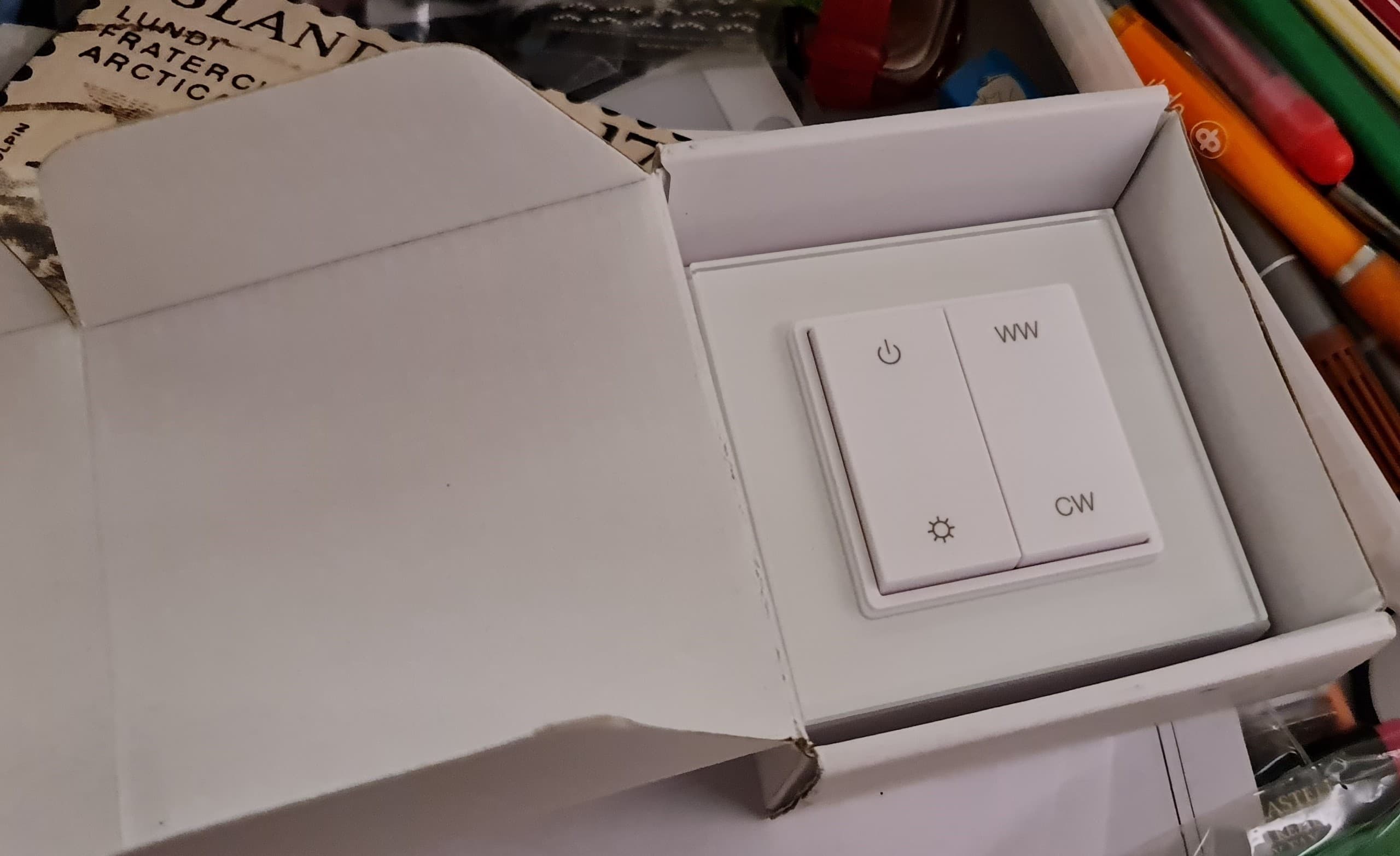

Valaistuksen käyttämisessä oli tärkeää, että ohjaus voitiin hoitaa myös ilman johdollisia seinähimmentimiä, sillä uusien valokatkaisimien asennus olisi ollut työlästä. Epäsuoraan asennettavaksi led-valaistukseksi valittiin värilämpötilasäädettävä 14,4 W/m tehoinen CCT led-nauha, ja sille käyttöpainikkeeksi värilämpötilan vaihtamiseen tarkoitettu langaton painike. Kuvan tilanteessa kytkimen sijoittelua ei oltu vielä päätetty.

Oikeanpuoleisista WW ja CW painikkeista valon värilämpötila säätyy portaattomasti lämpimän valkoisen ja kylmän valkoisen välillä. Vasemmanpuoleisesta painikkeesta ylemmästä valot syttyvät ja sammuvat ja alemmasta pitkään painaen valot kirkastuvat ja himmenevät kauniin tasaisesti.

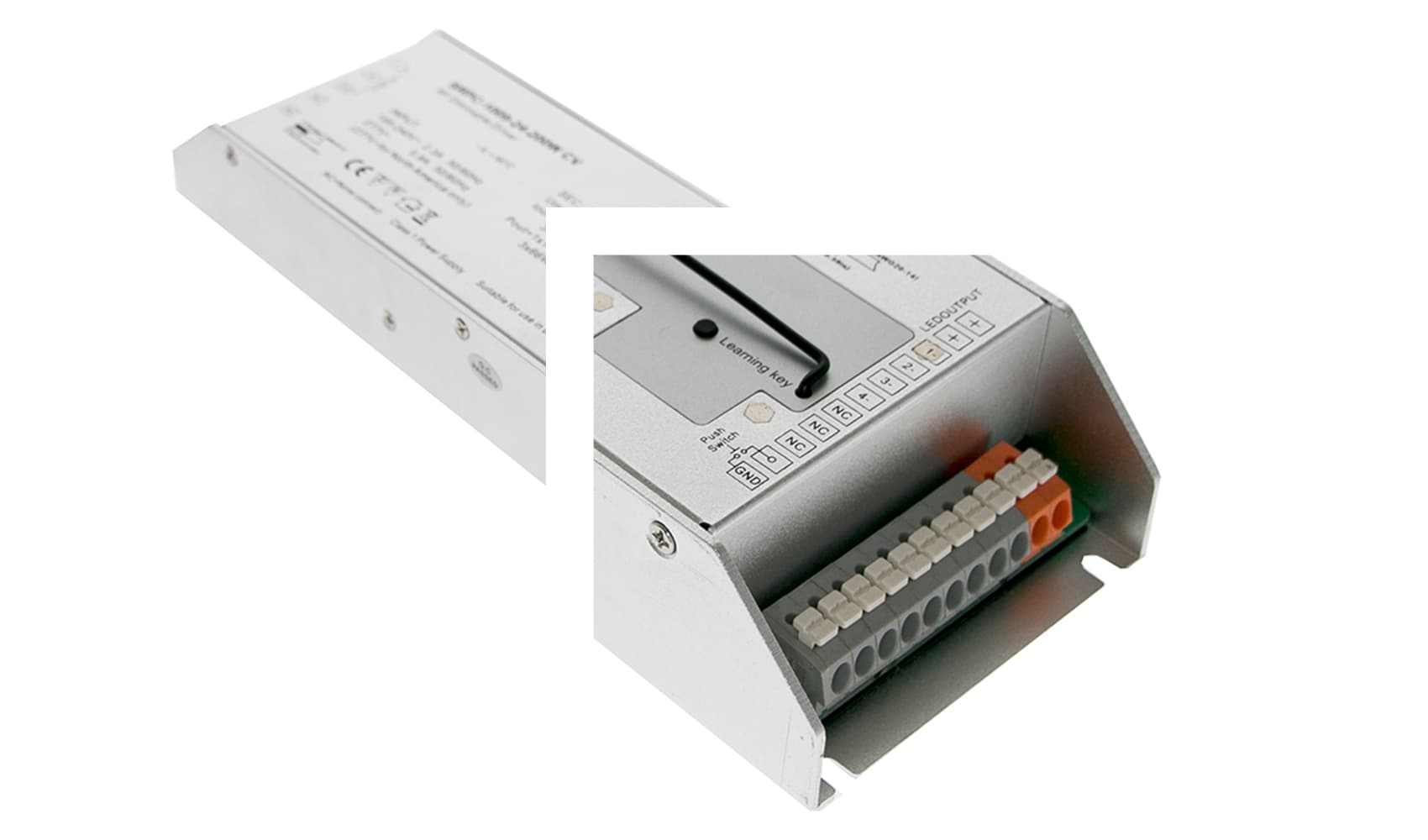

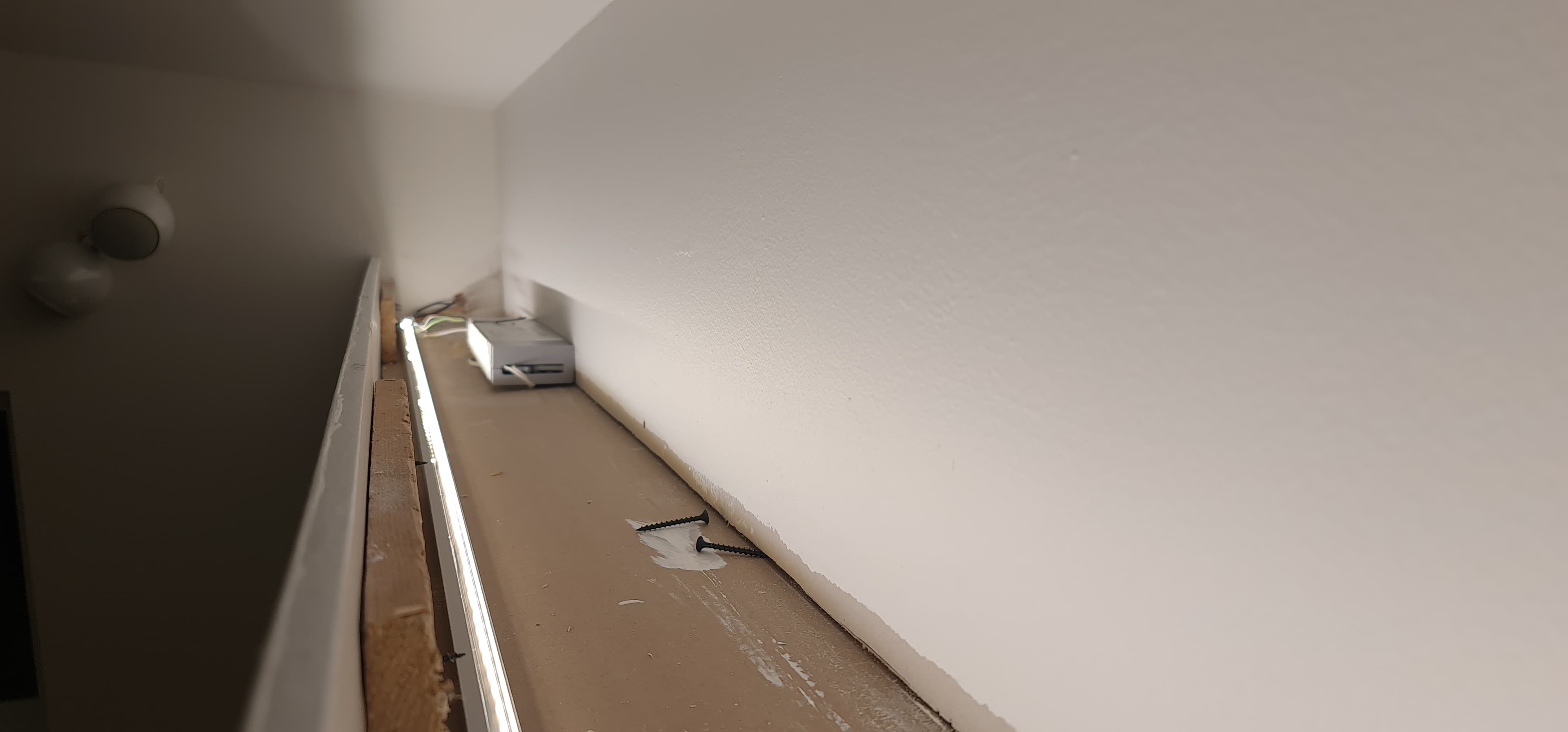

Led-nauha asennettiin 45 asteen kulmaprofiiliin ja muuntaja mahtui lisäksi hyvin kouruun, vaikka se on reilun kokoinen, 270x79x39mm. Värilämpötilasäädettävässä led-nauhassa johtimia on kolme, mikä pitää ottaa huomioon muuntajaa valittaessa. Langattoman ohjauksen mahdollistavassa muuntajassa on myös langattoman ohjauksen pariliittämistä varten opetusnappi (learning key). Näin ollen erillistä vastaanotinta ei tarvita.

Kokonaispituus, 8 metriä toteutettiin kolmella 2,5 metrin mittaisella profiililla, ja lisäksi leikattiin puolen metrin pätkä. Yksi rulla led-nauhaa ei riittänyt, joten viiden metrin rullaan kolvattiin lisäksi 2,9 metriä CCT-led-nauhaa, ja yhtenäinen nauha asennettiin led-nauhassa valmiiksi olevalla tarrapinnalla kiinni alumiiniprofiiliin. Muovikansi asettui hyvin profiilin päälle. Led-profiilia ei tarvinnut kiinnittää kourun pohjaan, joten sen suuntausta ja sijoittelua voidaan varoen muuttaa vielä sen mukaan, mikä käytössä osoittautuu parhaaksi.

LINJA 5 -spoteilla on omat valaisinkohtaiset TRIAC- himmennettävät muuntajat. Tässä tapauksessa, kun uutta, johdollista himmenninpaikkaa ei asennettu, niin spotit ketjutettiin ja kokonaisuuteen asennettiin ensiopuolen langaton vastaanotin ja langaton painike.

Kokonaisuus toteutettiin omin voimin, vain sähköasennuksissa tarvittiin ammattilaista tunnin verran kytkennöissä. Kaikkine tarvikkeineen ja valaisimineen kustannukseksi tuli 1 500 euroa, ja omaa aikaa kului 20 tuntia. Jos työ olisi teetetty timpurilla, niin työarvio olisi ollut arviolta 1 000 euroa.

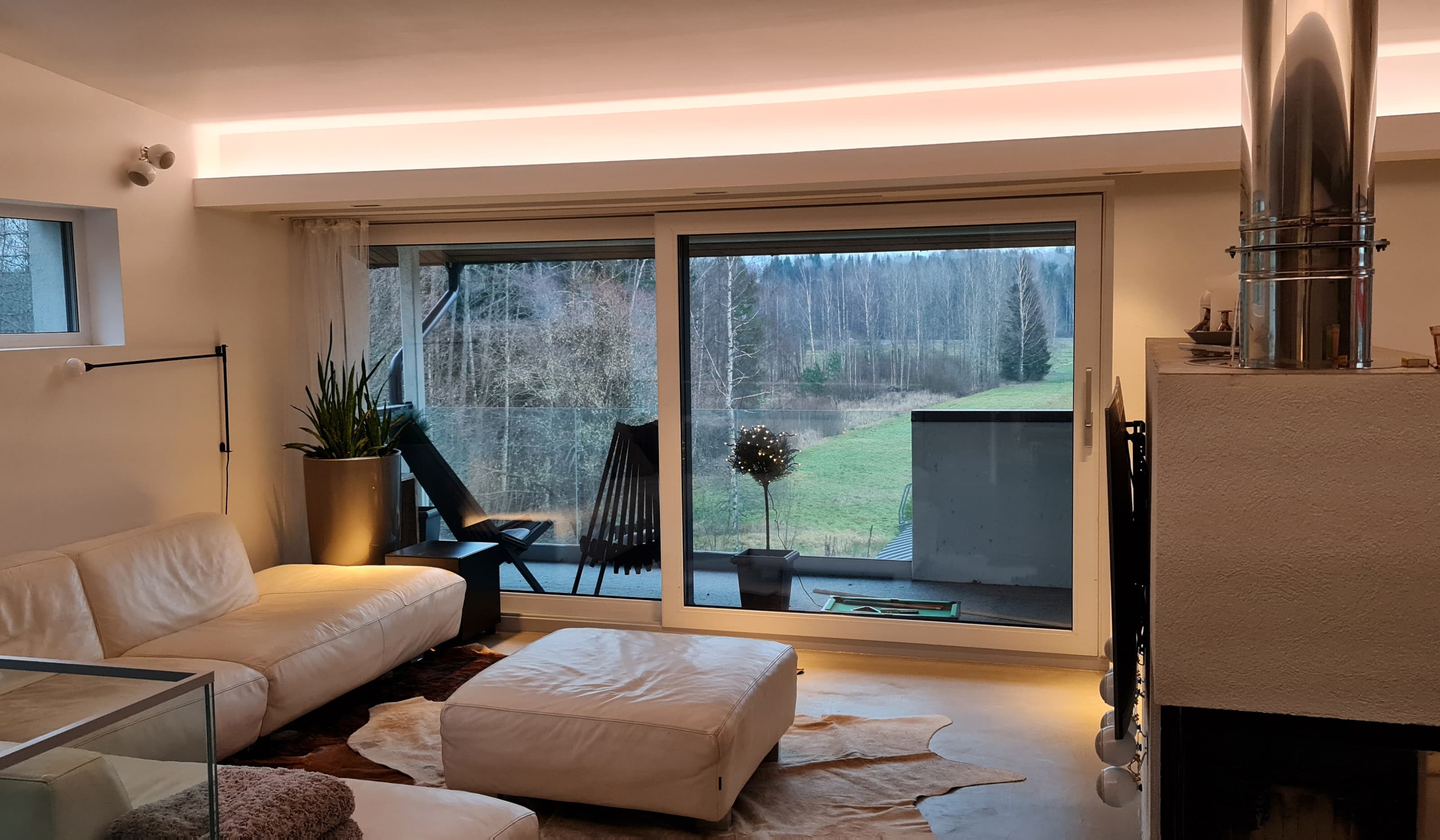

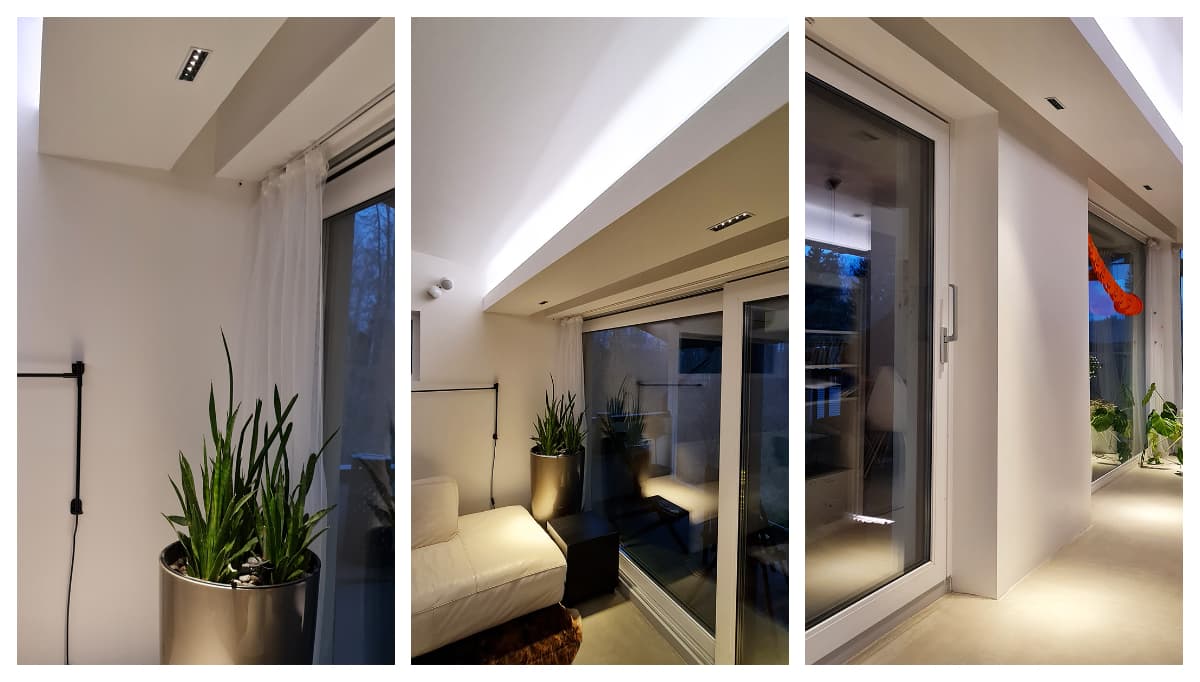

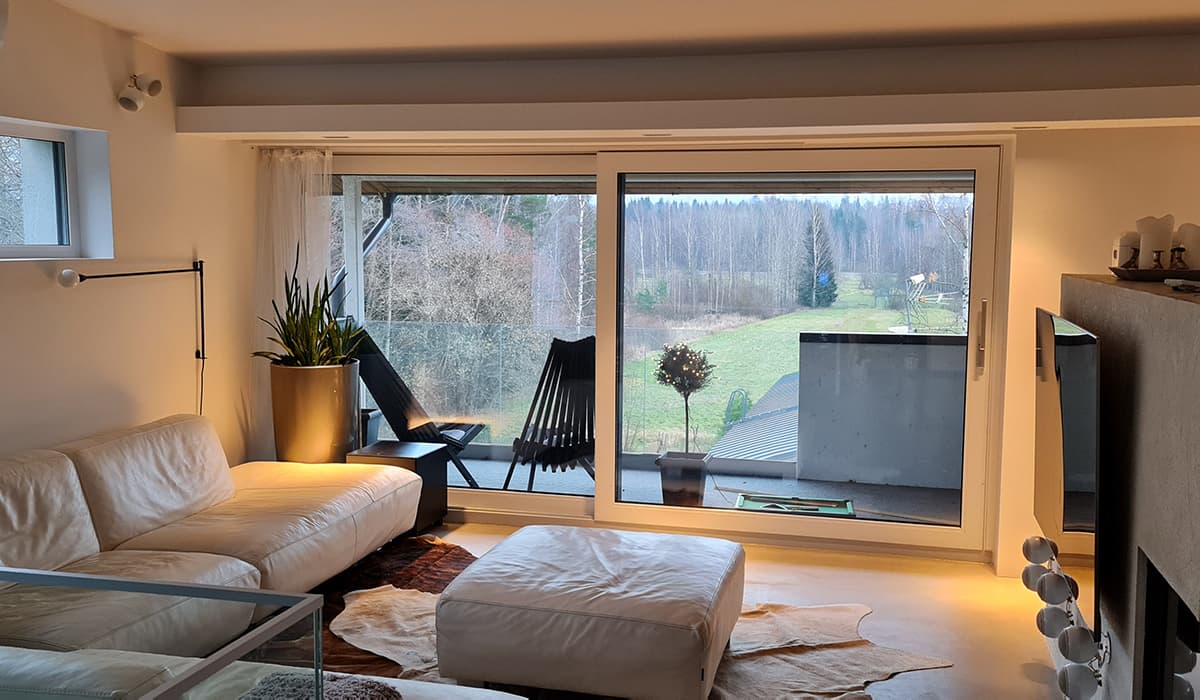

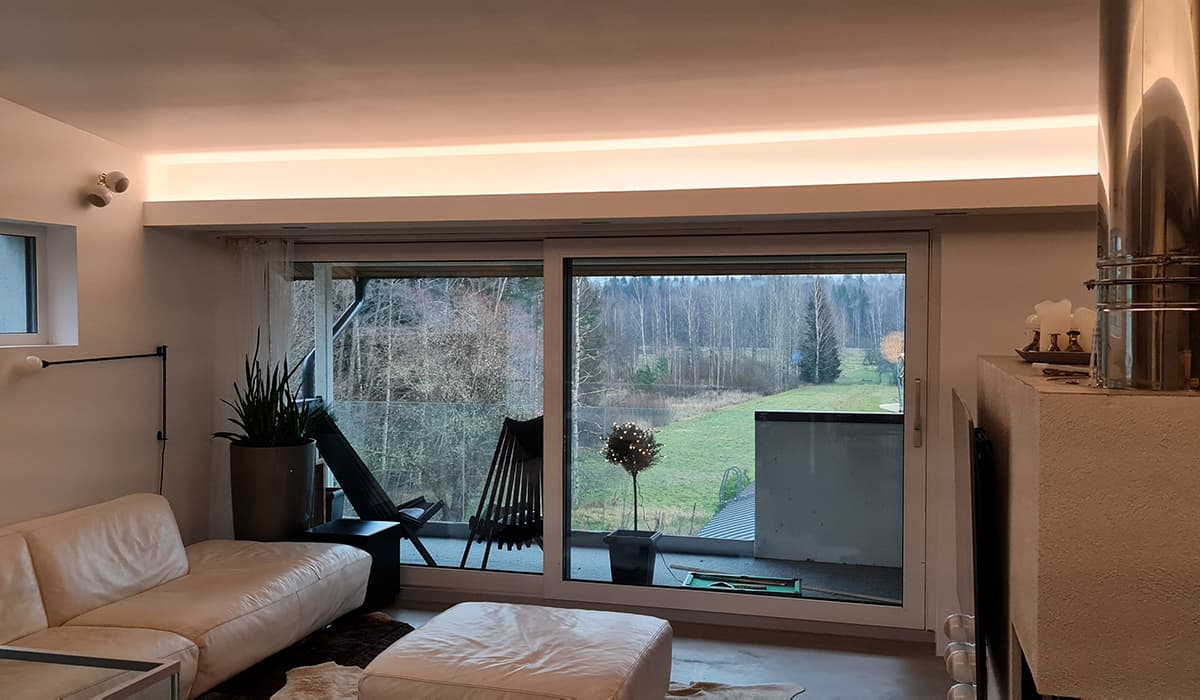

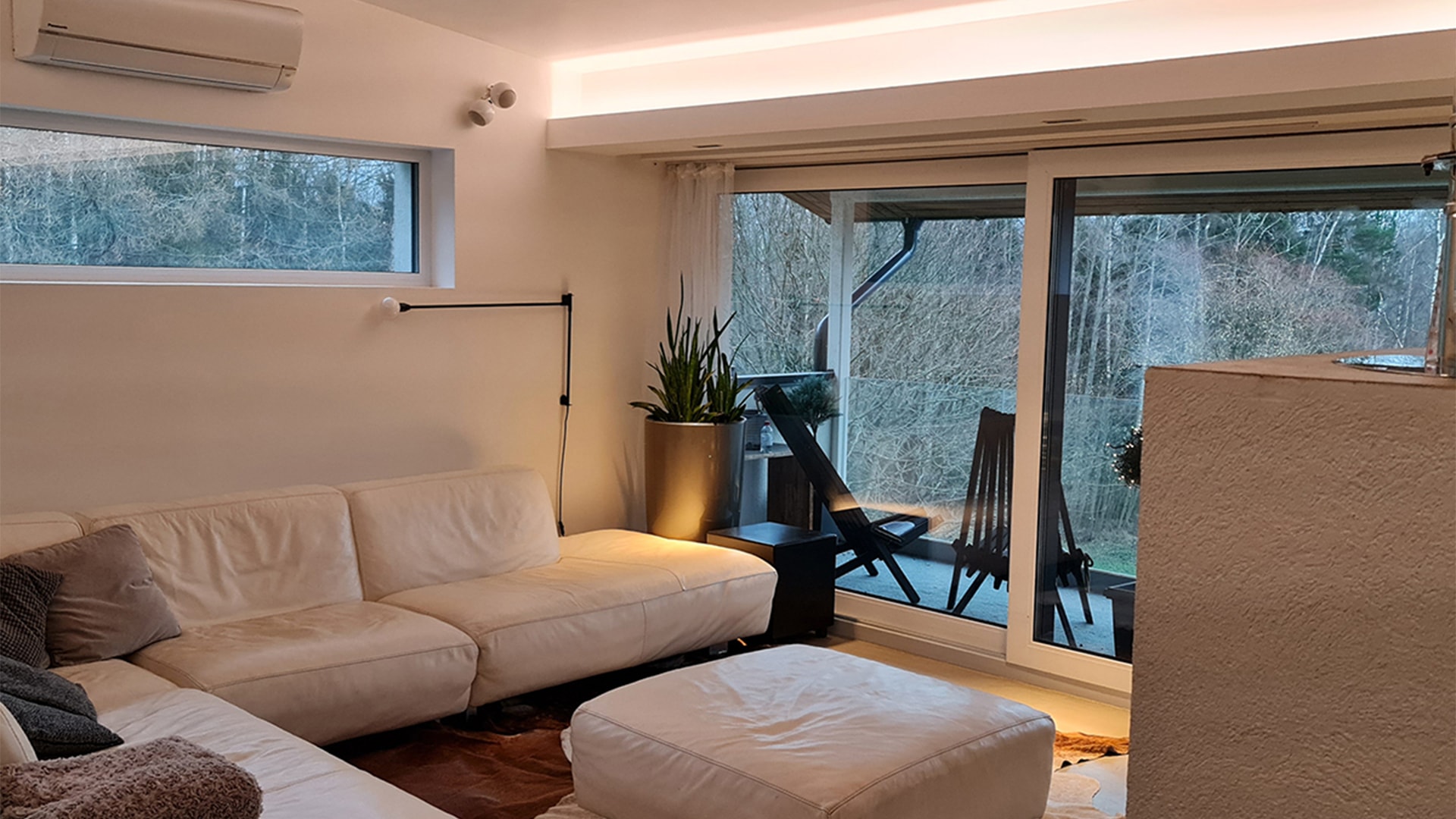

Kun valot oli asennettu paikoilleen, niin niitä voidaan käyttää joko erikseen tai samaan aikaan.
