Suomessa on tällä hetkellä useita satoja tuhansia talotuuletinilmanvaihtoja. Kyseisiä järjestelmiä rakennettaessa ei energiasäästöön kiinnitetty erityisen suurta huomiota. Rakennusten peruskorjaukseen energiamääräyksset on uudistettu.
Esimerkkinä vanhan järjestelmän muuttaminen tulo-poistoilmanvaihdoksi
Ilmanvaihtojärjestelmän muutoksesta pitää laatia suunnitelma ja se esitellään taloyhtiön hallitukselle. Kun hallitukselta on saatu myönteinen vastaus muutoksen tekemiseen, haetaan muutostyölle rakennuslupa paikalliselta rakennusvalvonnalta.
Rakennusluvan saannin jälkeen pyydetään tarjous suunnitelmien pohjalta työn suorittamisesta.
Artikkelin esimerkki soveltuu pääperiaatteiltaan myös huippuimureilla hoidetun ilmanvaihdon ajantasaistamiseen.
Asunnon ilmanvaihdon modernisointi
Talotuulettimen iv-putket

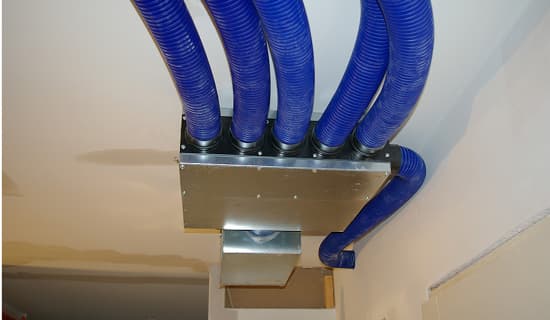

Iv-suunnitelman mukaisesti asennetaan äänenvaimennin ja jakolaatikko niille suunnitellulle paikalle eteisen kattoon.

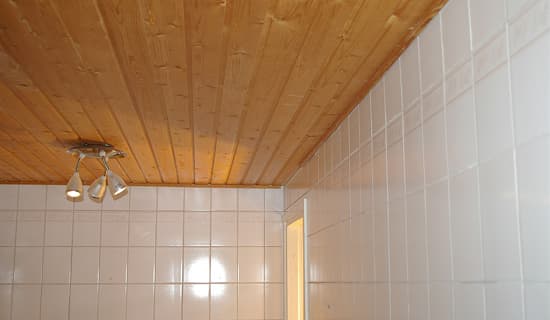

Ensimmäisenä asennettiin tuloilma saunaan.

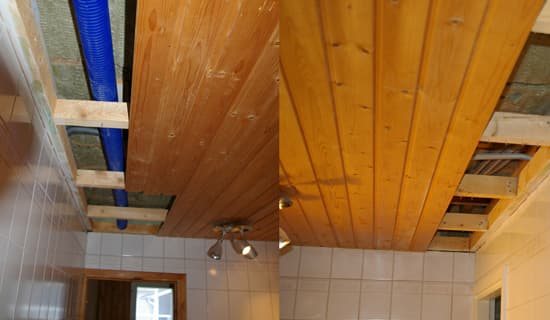

Saunan tuloilmaa varten piti avata pesuhuoneen kattopaneeleita, jotta BlueSky-kanava pystytään asentamaan löylyhuoneen venttiiliyhteeseen.

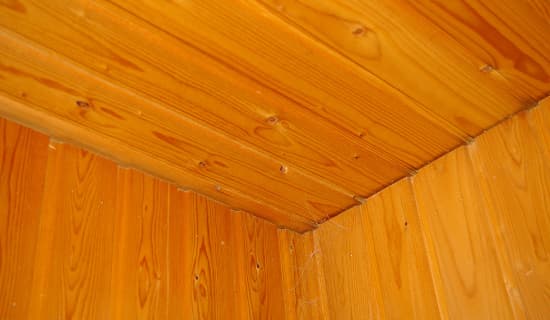

Saunan tuloilmaventtiilin paikka

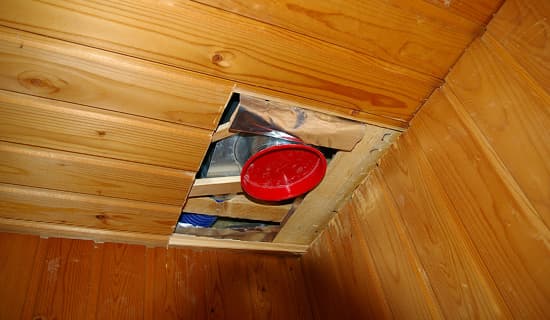

Kattorakenne viimeisteltiin peitelevyllä.

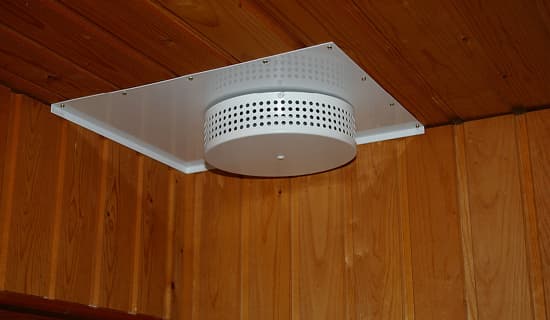

Peitelevyyn kiinnitettiin tuloilmaventtiili. Tuloilma ohjataan kiuasta kohden hyvän hengitysilman saamiseksi löylyssä istuville.
Seuraavaksi asennettiin tuloilmakanavat kahteen makuuhuoneeseen ja olo-/takkahuoneeseen.

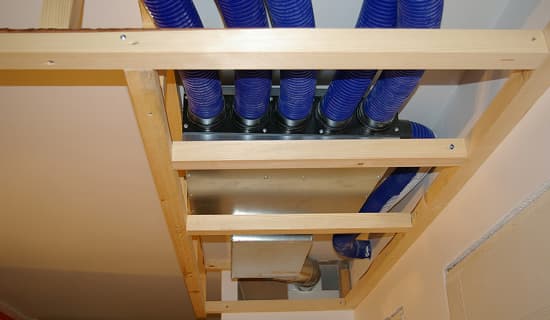

Kanaviston koteloinnin runkorakenteen valmistuksen yhteydessä voi samaan koteloon asentaa esimerkiksi lisävalaistusta käytävätilaan.

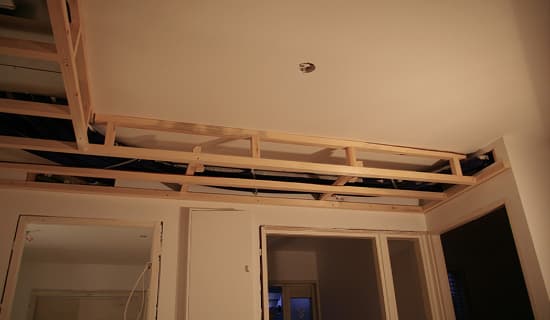

Runkorakenteen valmistuttua levytettiin kotelo kipsilevyllä.
Jakolaatikon mahdollista puhdistusta varten tehdään koteloon puhdistusluukku.
Eteistila näyttää siltä kuin siinä olisi aina ollut tuloilmakanavisto koteloituna.
Makuuhuoneiden osalta tarvitsi vain kiinnittää venttiili seinärakenteeseen.
Takan lämmön hyödyntämiseksi asennettiin ph:n tuloilmakanavisto toiseen mh:n ja vh:n kautta koteloiden kanavat kuin käytävätilassa.
Oh:n tuloilmaventtiilin ilmavirta suunnataan kohti takkaa. Näin se ottaa mukaansa takan lämmön siirtäen sen koko huoneiston hyödyksi.

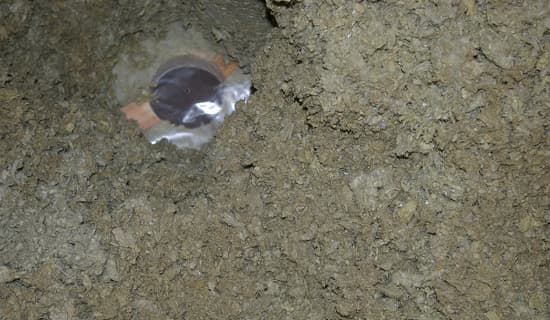

Ulkoilman tuomiseksi koneelle porattiin kattorakenteeseen reikä kanavalle. Yläpuolelta löydettiin vastaava kohta poistamalla eristettä.

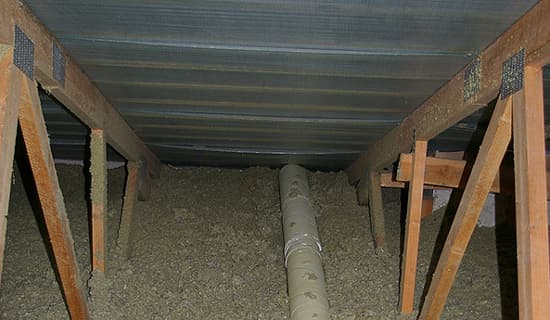

Ulkoilmakanava eristettiin umpisoluisella eristeellä (jottei ulkoilma ei kuumenisi ullakolla) ja asennettiin kattotuolien väliin puhallusvillan päälle.

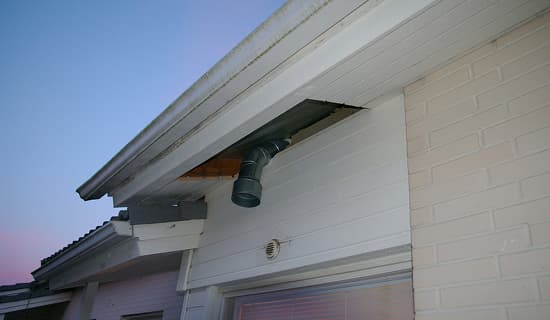

Kanava tuotiin räystään laudoituksen läpi asunnon varjoiselle puolelle.
Tuloilmakanavaa varten jouduttiin tekemään erikoisosa, koska yläsokkelin väli oli liian pieni normaaliosilla tehtäväksi.

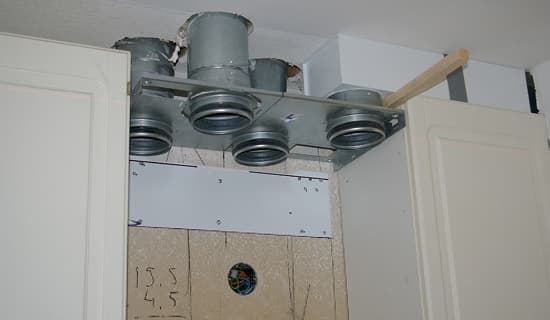

Asennuksessa kattoasennuslevy oli avuksi kanavayhteiden saamiseksi oikealle kohdalle konetta nostettaessa seinän kiinnityslevyyn.

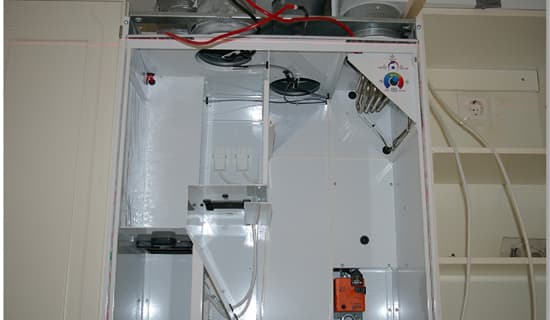

Kanava-asennusten jälkeen koneen runko nostettiin paikalleen, jonka jälkeen kaikki irrotettavat sisäosat asennetaan takaisin ja ovi kiinnitettiin paikoilleen.

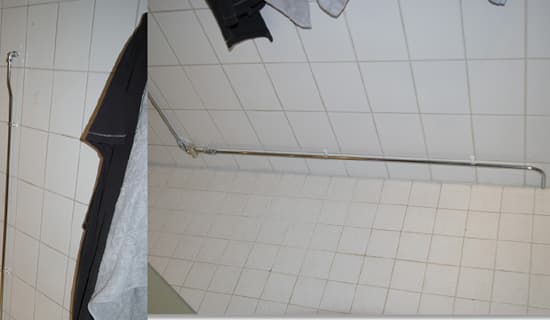

Kondenssivesi viemäröitiin seinän läpi pesuhuoneen puolelle, koska sen liittäminen keittiön viemäriverkostoon olisi ollut erittäin hankala suorittaa.
Jottei putkesta kuuluisi kondenssiveden ääntä, asennettiin SilentKlick vesilukko kondenssivesiputkeen. Putki on lattiakaivon suihkutilassa.
Koneen yläpuoliset kylmät kanavat on eristettävä umpisoluisella eristeellä, ettei sisäilman kosteus tiivisty kylmän kanavan pintaan.

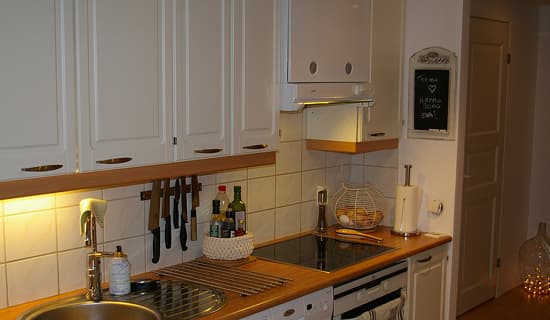

Kaikkien asennustöiden jälkeen lopputulos aivan kuin järjestelmä olisi ollut alusta lähtien keittiössä.
Suomessa noin 250 000 talotuulettimella toteutettua: omakoti-, rivitalo- ja loma-asuntoa.
Esimerkkihuoneistossa ilmanvaihto modernisoitiin
Rivitalohuoneiston pinta-ala 85 m² ja tilavuus 212 m³
Puolenkertainen ilmanvaihto 30 l/s
Keskimääräinen energiankulutus ilmanvaihtoilman lämmittämiseen 5350 kWh/Jyväskylä

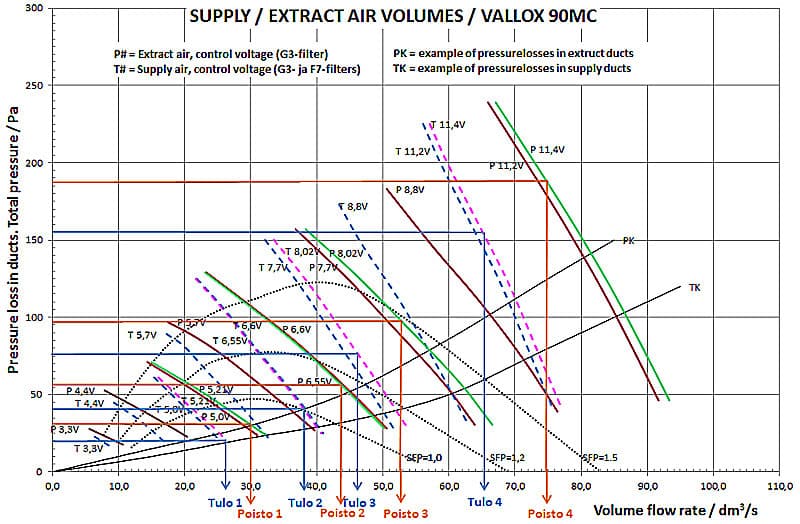

Ilmanvaihtokone Vallox 90K MC
Lämmöntalteenotolla saatava säästö 3690 kWh
Kulutukseksi jää 1660 kWh
Puhallinsähkön kulutus pysyy samana, koska tasavirtapuhaltimet vaihtovirtapuhaltimen sijaan
Kilowattitunti maksaa noin 0,15 € eli säästö vuodessa yli 550 €. Kone tarvikkeineen, lisäkanavisto ja koteloinnit n. 4 000 €.
